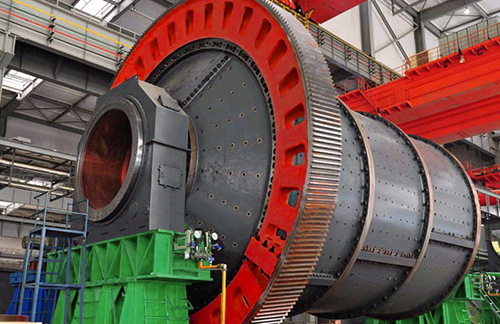

φ4.0×5.4m溢流型球磨机

乐动体育官方网站入口描述:鹏飞集团通过多年不断加大与科研院校的合作,开发的大型自磨机、半自磨机、溢流型磨机、风扫磨。广泛应用于冶金、矿山、水泥、电力等行业。 “鹏飞”牌系列球磨机充分考虑用户工况条件,根据隔仓板和出料篦板,不断改善磨内条件,按需配备新型衬板,调整磨机转速,优化齿轮设计和轴瓦润滑参数,增加了磨机的平稳性和使用寿命,提高了粉磨效率。...

咨询电话:+86- 88755027

    技术参数

     一、主要技术性能
        1、规    格:φ4.0×5.4m
        2、生产能力:视工艺情况而定
        3、磨机转速:16.36r/min
        4、研磨体装载量:83t
        5、料浆含水率:25-35%
    6、主电机:湘潭电机
            型号:YRKK560-6 功率:1250kW  转速:991r/min
    电压:10KV  双轴伸(进口轴承)
    7、主减速机:南京高精齿轮箱厂或博能减速机
     传递功率:1250kW  速比:7.658
    8、辅助电机:
    型号:YEJ180L-4 功率:22kW 转速:1470r/min 电压:380V
        9、辅助减速机:
    型号:NGW123-00   速比:281.4:1  输出转速:5.22r/min
        10、主轴承冷却水用量:2×3m3/h
        11、减速机冷却水用量:3m3/h
        12、主轴承润滑:稀油站(GDR-63)
        (1)低压系统
    流量:63L/min     供油压力:0.4MPa
    泵型号:CB-B63    供油温度:40±3℃
           电机:Y112M-6     B35     4kW
        (2)高压系统
           泵型号:2.5MCY14-1B       流量:5L/min
           供油压力:32Mpa           电机:Y112M-6  4kW
        (3)其它性能
           油箱容积:1m3     过滤精度:0.08mm  过滤面积:0.19m2
           冷却面积:5m2
           冷却水耗量:3.6m3/h
           加热器功率:3kW×3
           工作介质:N22-N320
    11、大齿轮润滑:喷雾润滑GPZ-Z(带空压机)
    12、磨机控制柜:高压启动柜,液阻柜,液压站,油站控制柜,
    PLC控制
        15、设备重量:200t(不含研磨体)
        二、供货范围
        (一)回转部分
        1、筒  体    16Mn    δ=32mm                 1件
    2、端  盖        ZG230-450                   2件
    3、中空轴头      ZG230-450                   2只
        3、大齿圈  ZG42CrMo  HB=180-210              1套
        4、筒体衬板 ZGMn13-4/ 洛钼合金               1套
        5、衬板螺栓                                  1套
        (二)主轴承部分
        1、轴  瓦  chPbSb16-6-2                      2片
        2、轴承座  组合件                            2套
        3、稀油站  GDR-63                            1台套
        (三)传动装置部分
    小齿轮装置:
    1、小齿轮  40CrMo    HB=210-250               1只
        2、小齿轮轴   42CrMo     HB=217-255           1根
        3、轴承座     组合件                          1套
    传动装置:
    主电机  YRKKK560-6 1250KW  10KV(滚动轴承)1台
        2、主减速机  速比:7.658                      1台
        3、辅助减速机  NGW123                         1台
    4、辅助电机    YEJ180L-4                      1台
        5、联轴器  组合件                             1套
        6、传动装置底座  组合件                       1件
        (四)大齿轮罩  组合件                        1件
    (五)进料部(带小车机构进料管QT600)        1套
    (六)出料装置  组合件                        1件
    (七)大齿轮润滑:喷雾润滑GPZ-Z(带空压机)   1套
    (八)控制柜  含:高压起动柜、液阻柜、液压站、
    稀油站控制、 PLC控制                   1套
    (九)液压顶起装置(托架2个,千斤顶)           1台套
    (十)地脚螺栓,垫铁等                         1套
